Uran 2.0 Urban Xtrem
‣ Коэффициент пульсации светового потока, не более, %: 5
‣ Номинальная температура окружающей среды, °C: -60...45
‣ Коэффициент мощности: 0.95
‣ Климатическое исполнение и категория размещения: УХЛ1
‣ Частота сети переменного тока, Гц: 50
‣ Индекс цветопередачи (Ra): 70-79
‣ Степень защиты (IP): IP65
‣ Класс защиты: I
‣ Ударопрочность (IK): IK01
‣ Посадочный размер, мм: 48
‣ Номин. напряжение, В: 220...230
‣ Исполнение:
Функциональный консольный светильник для наружного освещения. Повышенная светоотдача. Корпус из алюминиевого профиля. Назначение: освещение промышленных и складских территорий, парковок, охранных периметров и т.п. (в регионах с низкими температорами). Монтаж на консоль диаметром 40-48мм.
Артикул
Фильтр
Артикул
Мощность, Вт
КЦТ, К
Световой поток, лм
V1-S1-70287-40T30-6504540
45
4000
7020
V1-S1-70289-40T30-6515050
150
5000
22500

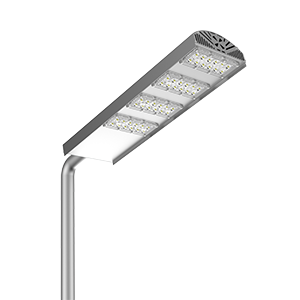

V1-S1-70289-40T30-6513550
135
5000
20385
V1-S1-70289-40T30-6512050
120
5000
18240
V1-S1-70288-40T30-6510550
105
5000
15750
V1-S1-70289-40T30-6515040
150
4000
22500
V1-S1-70289-40T30-6513540
135
4000
20385
V1-S1-70289-40T30-6512040
120
4000
18240
V1-S1-70288-40T30-6510540
105
4000
15750

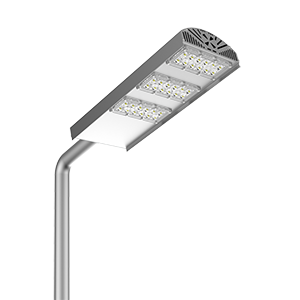

V1-S1-70288-40T30-6509050
90
5000
13680
V1-S1-70288-40T30-6509040
90
4000
13680
V1-S1-70287-40T30-6507550
75
5000
11250
V1-S1-70287-40T30-6507540
75
4000
11250

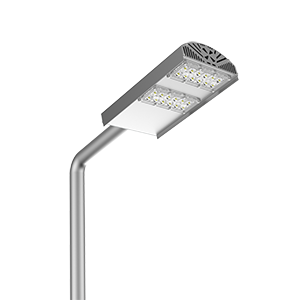

V1-S1-70287-40T30-6506050
60
5000
9120
V1-S1-70287-40T30-6506040
60
4000
9120
V1-S1-70287-40T30-6504550
45
5000
7020

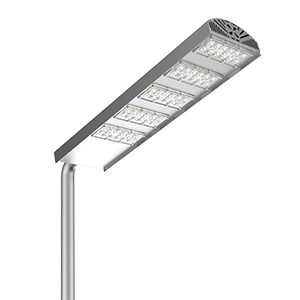

V1-S1-70290-40T30-6520050
200
5000
30000
V1-S1-70290-40T30-6520040
200
4000
30000
V1-S1-70290-40T30-6517550
175
5000
26425
V1-S1-70290-40T30-6517540
175
4000
26425
